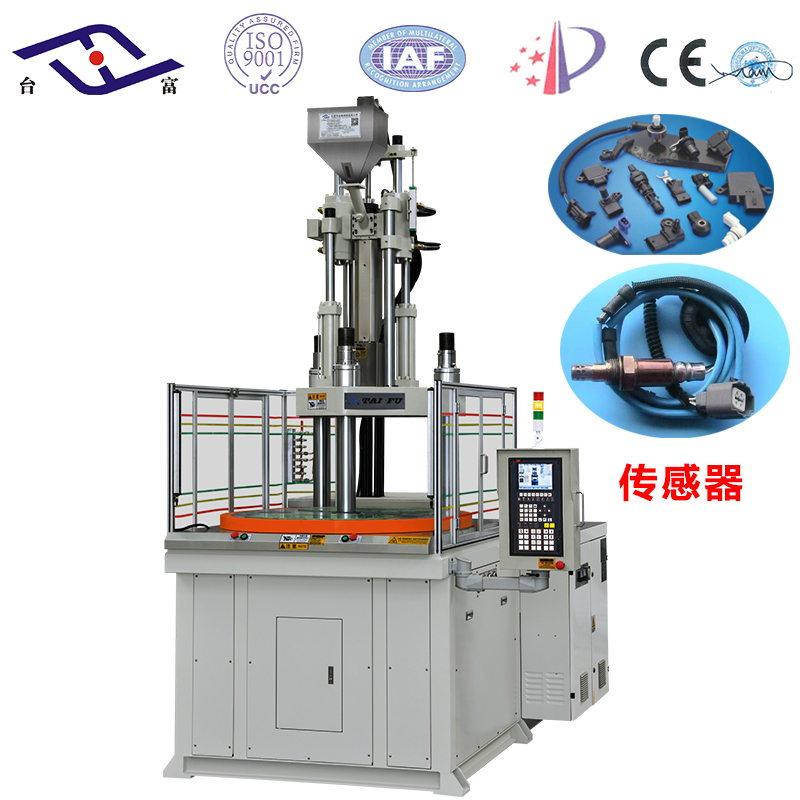

1)電氣設備是立式注塑機的指揮和控制中心和來源。有PC電腦，行程開關，滑塊電位器，按鈕，電磁鐵，溫度控制裝置，電動機，電加熱線圈等。電動機是油泵的動力源。計算機是指揮官，指揮行程開關，電磁鐵和溫度控制裝置。控制機器的模具，注塑，壓力，預塑，噴射等動作。

     2)電源采用三相五線制，交流380V，通過對變壓器的控制，得到了交流220V、110V、直流38V、直流24V、+15V、-15V、+12V、-12V、交流5V。安全電壓在36V以下，注意用電安全。不能隨意打開箱門，如有電氣故障，應立即停下立式注塑機并請電工修理。

     3)三相電機是油泵的動力源，工作電壓為380 V交流。

    4)電加熱線圈是加熱圓筒熔融塑料。工作電壓為220V AC電壓。它配有一個傳感元件熱電偶和一個計算機溫度控制系統，可以控制設定溫度范圍內的溫度。

    5)計算機操作顯示屏：由顯示屏、光標和觸摸膜按鍵組成。顯示屏可以顯示設定參數和實際工作值。光標為方向鍵，在移動顯示屏上設置參數位置，配合數字觸摸鍵設置參數。接觸鍵由數字鍵、動作鍵、屏幕鍵等組成，可設定立式注塑機的各種動作，并可設定各種動作的工作壓力、流量、時間和溫度?？梢詥佑捅?，打開加熱器。

     6)沖程開關和滑塊電位器控制開合模、彈射、平臺前后和注射預成型等動作和位移位置。7)電磁鐵用于液壓元件的方向，以控制機器的各種動作。8)緊急按鈕用于控制立式注塑機發生各種故障時的緊急停機。
